Hliníkové Okná a dvere
Okná a vchodové dvere do rodinných domov

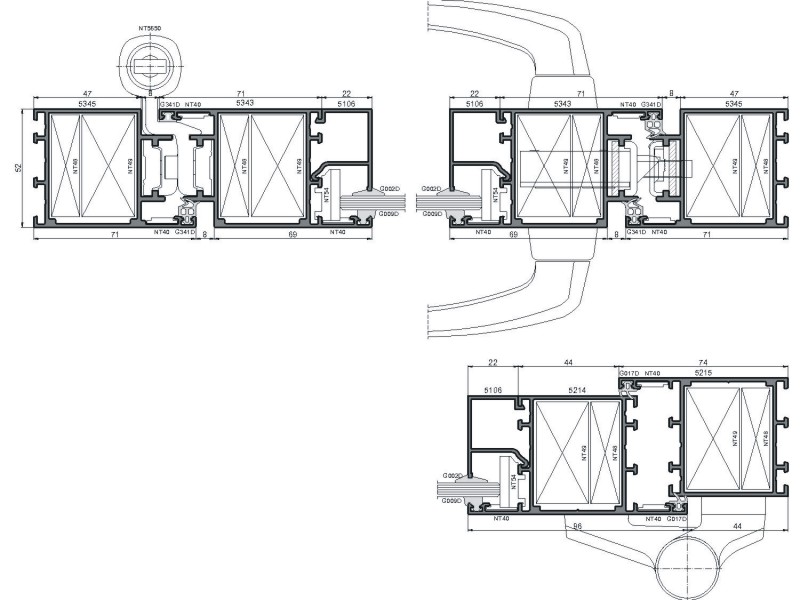

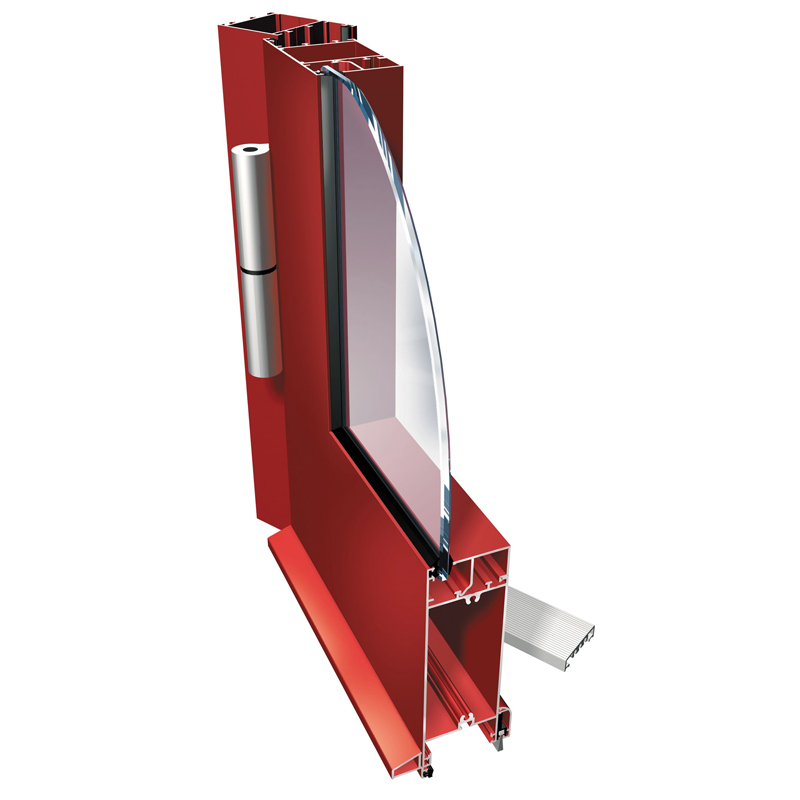

PONZIO PT 50
Studený hliník
Hliníkový profilový systém bez tepelnej izolácie. Je určený predovšetkým pre vnútorné konštrukcie: vestibuly, pokladničné boxy, vitríny a priečky. Je tiež využívanný k vyhotoveniu posuvných systémov dverí (ručných alebo automatických), kyvných, protipožiarnych.
Systém PT 50 umožňuje použitie rôzných druhov výplní : skleněné, hliníkové panely, sendvičová výplň, nábytkové dosky, sádrokartonové a polykarbonátové dosky a to o hrúbke 1-40 mm.
Konštrukčná híbka profilov – pre rámy a krídla – je 52-60 mm.
PT 50 je systém pre kyvné krídlové dvere, rovnako ako pre dvere panelové zalícované (v jednej rovine) s valčekovými závesmi. Prednosťou osovo namontovaných pántov je jednoduchá montáž a nastavenie vyladenia v troch rovinách.
Charakteristika
– kompatibilita s inými systémamy Ponzio (spoločné rohové spoje, zasklievacie lišty, doplnky a väčšina kovania);
– možnost zarovnania okenných krídiel (jedna rovina na vonkajšej strane) a dverových krídel (na oboch stranách);
– možnost ohýbánia profilov;
– mnoho variant prevedení dverových krídiel: s krytom (široký spodný pás) alebo krídlom rezaným pod uhoem 45 stupňov, bez prahu alebo s prahom;
– možnost prevedenia protipožiarnych dverí.
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T6 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1.
Výplne
Jednoduché alebo viacnásobné zasklenie s akýmkoľvek druhom skla alebo nepriehľadné panely.
Povrchová úprava
Práškovými polyesterovými farevnými náterovými hmotami spĺňajúcimi požiadavky Qualicoat, v farebných odtieňoch podľa RAL; anodácia (elox) v odtieňoch prírodný hliník, olivovo zelená, šampaň, starozlatá, hnedá – splňujúca požiadavky Qualanod; lakovanie v farbe dreva.
Tesnenie
Zo syntetickej pryže EPDM podľa normy 7863 a prevádzacej normy podľa ISO 3302-01, E2.
Príslušenstvo
Rohové pripojenie, vruty, šróby, podložky z hliníku, nerezu alebo pozinkovanej ocele.
Kovanie
Len od renomovaných firiem: Fapim,Savio, Iseo, Cisa, Hautau, Geze, KFV apod.
Akustický útlm
pre sklá 44.1/16/6
– podľa indexu RA2 OK2 38 dB
– podľa indexu RA1 OK1 34 dB
– podľa indexu Rw Rw 39 dB
Dymotesnosť
trieda Sa i Sm podľa PN-EN 13501-2:2005
Oprávnenia a certifikáty kvality
Technické osvedčenie ITB AT-15-5214/2012 „Dvere interiérové dymotesné a pre všeobecné použitie a pre segmenty deliacich stien systému Ponzio PT 50“

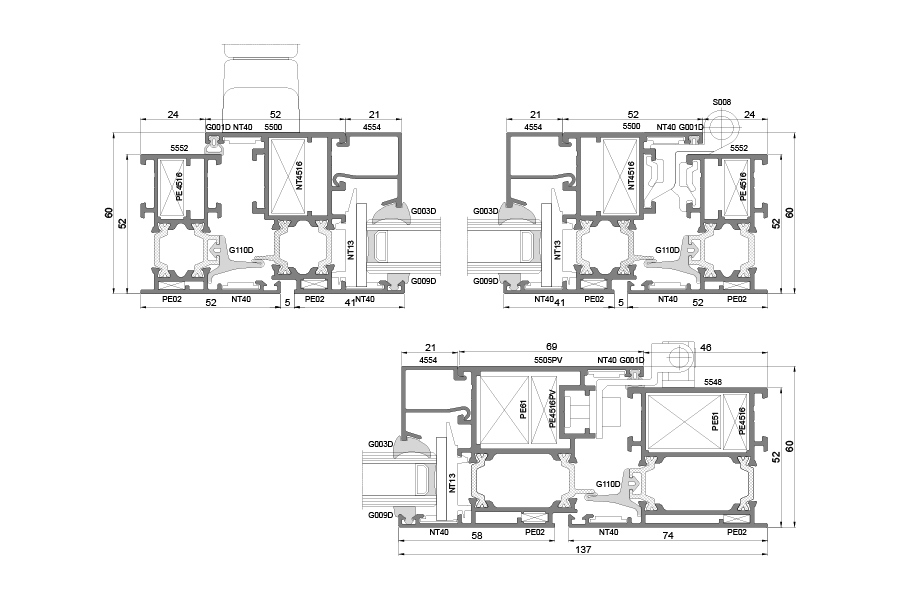

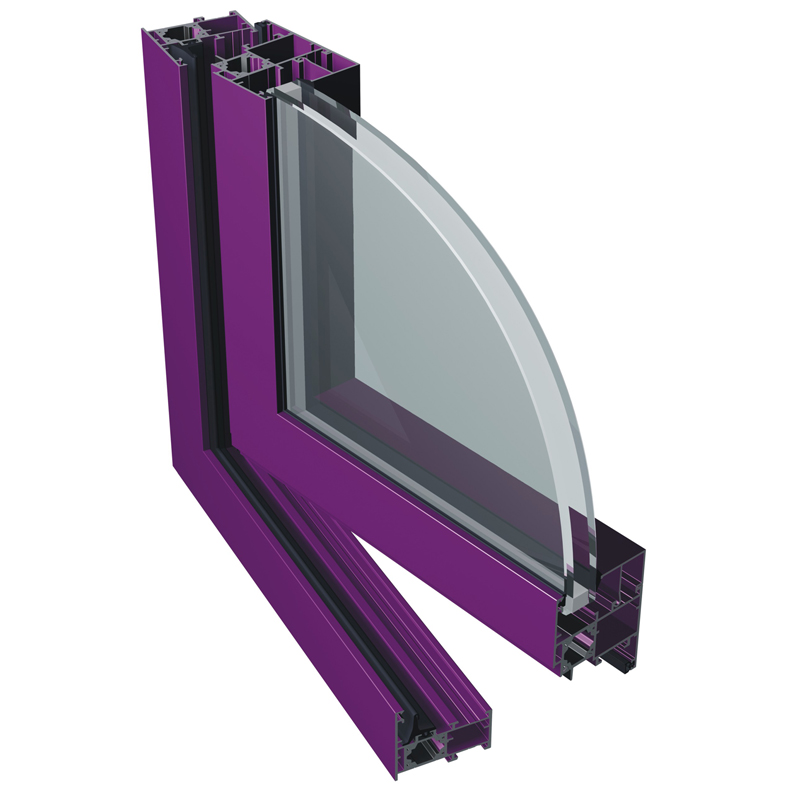

PONZIO PE 52
Teplý hliník, jednoduché konštrukcie, nenáročné na úsporu tepla, balkóny, altánky atd.
Ekonomický systém má tříkomorovou konstrukci s drážkou pro typ kování standardu „euro“ a drážkou používanou v oknech a u balkónových dveří z PVC profilů nebo dřeva.Konstrukční hloubka profilu rámu je 52 mm a 60 mm pro křídla. Systém umožňuje použití široké škály kování a snadnou montáž. Tři-komorový profil systému PE 52 zajišťuje vysokou tuhost profilů a tím tak umožňuje provádět velkoobjemové konstrukce. Díky modernizaci těsnicích prvků, není třeba pro odvod vody okapniček, což pozitivně ovlivňuje estetiku výrobku při celkovém pohledu.
Charakteristika
– Značné propojení s jinými systémy rodiny Ponzio;
– Možnost osazení drážky „euro” či PVC;
– Možnost vytvoření obloukové konstrukce;
– Možnost osazení výplní o tloušťce 10-43 mm;
– Možnost provedení rohových spojů pomocí šroubování nebo lisováním;
– Možnost slícování okenních křídel na vnější straně.
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T66 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1
Tepelně izplační vlastnosti
rámový součinitel prostupu tepla Uf = 2,1-2,5 W/m2K
Výplně
jednoduché nebo vícenásobné zasklení s jakýmkoliv druhem skla nebo neprůhledným panelem o tl. 10-43 mm.
Povrchová úprava
práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, starozlatá, hnědá – splňující požadavky Qualanod; lakování v dřevodekoru.
Těsnění
ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2.
Kování
pouze od renomovaných firem: Sobinco, SAVIO Winkhaus.
Příslušenství
rohové připojení, vruty, šrouby, podložky z hliníku, nerezu nebo pozinkované oceli.
Osvědčení a certifikáty kvality
počáteční zkoušky typu dle PN-EN 14351-1

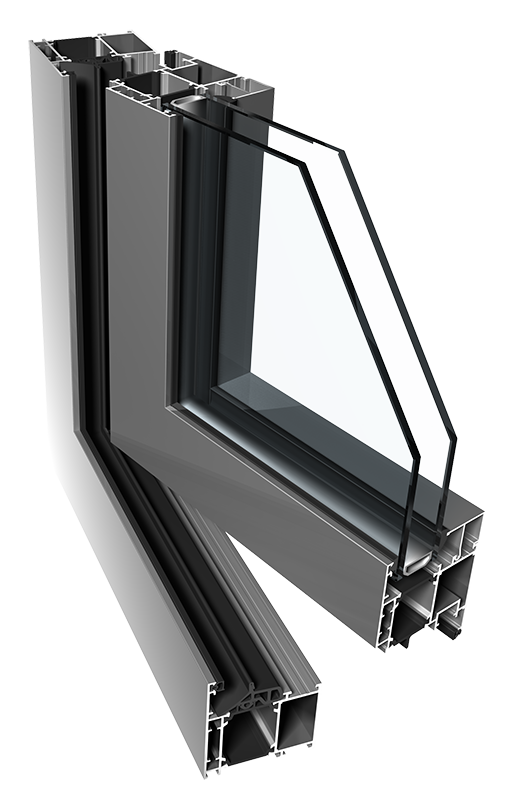

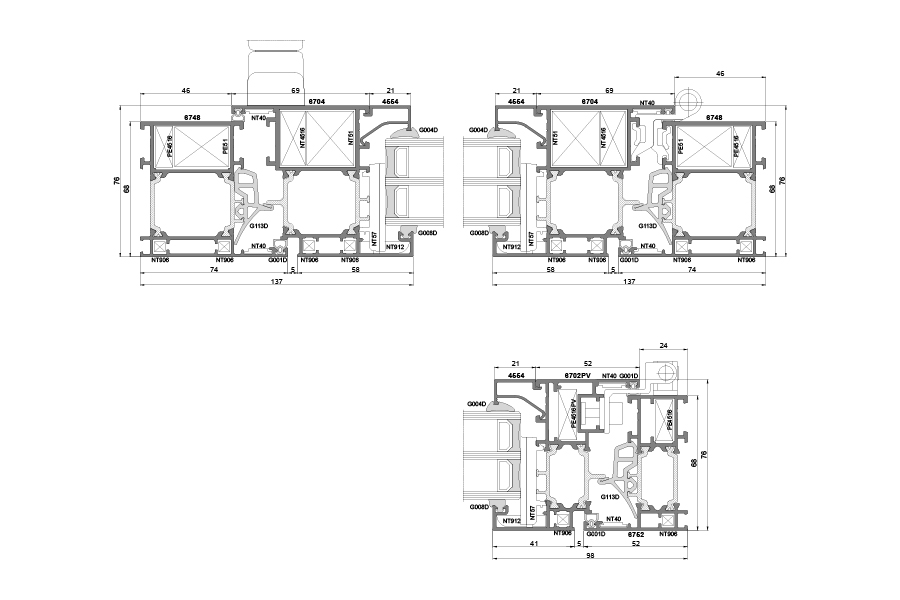

PONZIO PE 68
Okná
Systém v provedení tříkomorové konstrukce profilu s drážkou pro kování ve standardu „euro” a drážkou pro kování používaných na oknech a balkonových dveřích vyrobené z PVC či dřeva. Konstrukční hloubka rámu je 68 mm a hloubka křídel je 76 mm.
Zoptimalizovaný přerušení tepelného mostu o tl. 32 mm a jedno i dvousložkové centrální těsnění, to vše zaručuje vysoké tepelně technické parametry. Ve verzi PE 68+ s vyplněnou podskelní komorou Uf dosahuje hodnoty od 1,5 W/m2K.
Díky moderním těsnícím elementům není třeba používat okapničku, což výrazně pozitivně ovlivňuje vzhled a estetičnost prvku.
Systém umožňuje použít širokou škálu kování i s jejich snadnou instalací. Tří-komorová konstrukce profilu Ponzio PE 68 poskytuje vysokou tuhost profilů, a tak umožňuje provádět výstavbu konstrukcí o značně velkých rozměrech.
Charakteristika
– Kompatibilita s jinými systémy rodiny Ponzio;
– Možnost slícování okenních křídel (jedna rovina na vnější straně);
– Použití moderních dvoukomponentních těsnění z EPDM;
– Ohýbání profilů;
– Mnoho způsobů provedení rohových spojů.
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T6 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1
Těsnění
ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2.
Kování
pouze od renomovaných firem: Ssobinco, Savio, Winkhaus apod.
Výplně
jednoduché nebo vícenásobné zasklení s jakýmkoliv druhem skla nebo neprůhledným panelem.V systému můžou být použité výplně o tloušťce 18 až 59 mm.
Povrchová úprava
práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, starozlatá, hnědá – splňující požadavky Qualanod; lakování v barvě dřevodekoru.
Tepelně izolační vlastnosti
rámový součinitel prostupu tepla Uf od 1,5 W/m2K
Osvědčení a certifikáty kvality
počáteční zkoušky typu dle PN-EN 14351-1
Třída bezpečnosti: Třída RC2 dle PN-EN 1627:2011 , Třída RC3 dle PN-EN 1627:2012

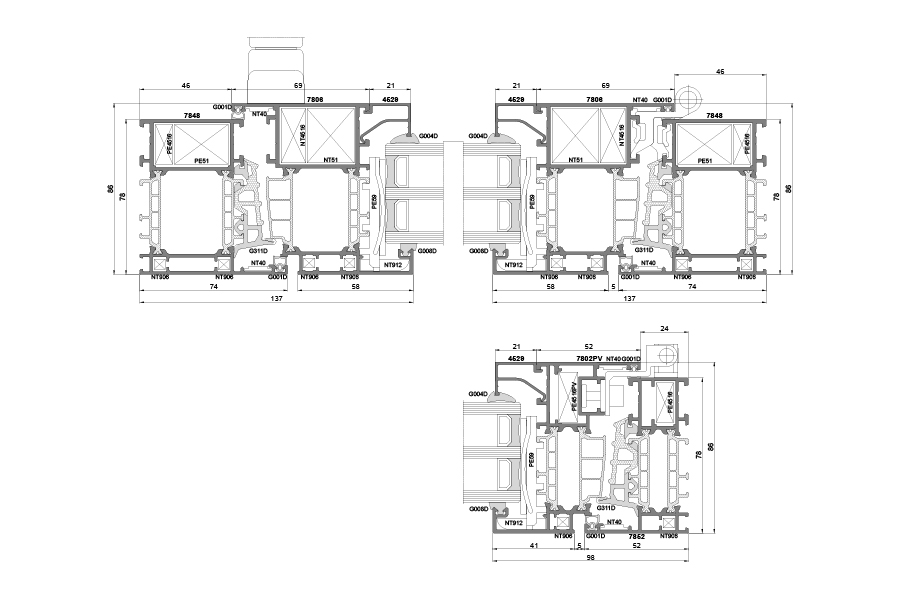

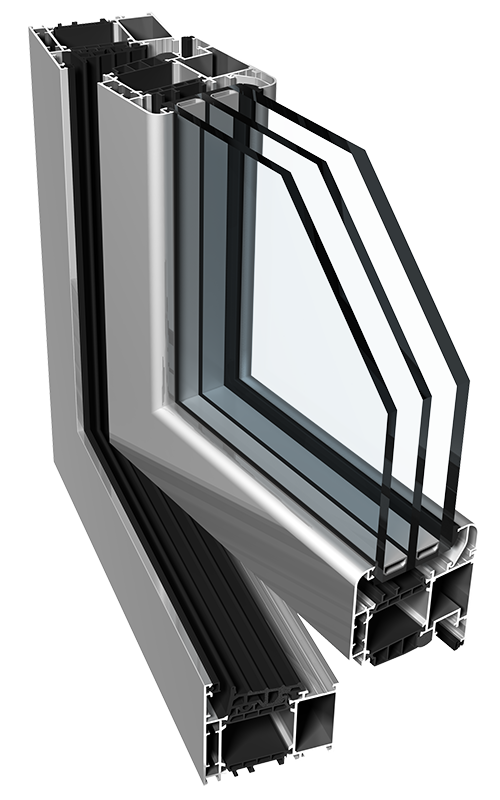

PONZIO PE 78N
Okná
Systém má tříkomorovou konstrukci profilů s drážkou pro kování standardu „euro“ a s drážkou používanou pro okna a balkonové dveře jz profilů PVC či dřeva. Je určen pro výrobu oken s obzvláště vysokými požadavky na tepelnou izolaci. Konstrukční hloubka profilu rámů je 78 mm, a 86 mm pro křídla. Je použito tepelně izolační vyplnění o tl 42 mm a dvousložkové středové těsnění. Toto vše se podílí na vysoké hodnotě tepelné izolačnosti profilu. Ve verzi PE 78N je součinitel prostupu tepla od 1.7 W/m2K, v teplejší verzi PE 78N+ s uzavřenou podskelní komorou je Uf od 1.3 W/m2K.
Systém umožňuje použít širokou škálu kování se snadnou následnou montáží. Tříkomorová staba profilu systému PE 78N a díky ztužujícím dodatečným prkvům, lze systém použít pro velkorozměrové konstrukce.
Charakteristika
– značné propojení s jinými systémy rodiny Ponzio;
– slícovaná křídla v jedné rovině;
– použití moderních dvoukomponentních těsnění z EPDM;
– možnost vyrobit obloukové konstrukce;
– Možnost provedení rohových spojů pomocí šroubování nebo lisováním.
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T66 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1
Těsnění
ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2.
Kování
pouze od renomovaných firem: Sobinco, SAVIO, Winkhaus apod.
Výplně
jednoduché nebo vícenásobné zasklení s jakýmkoliv druhem skla nebo neprůhledným panelem. Osazení výplní o tloušťce: 23-61 mm;
Povrchová úprava
práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, hnědá – splňující požadavky Qualanod; lakování v barvě dřevodekoru.
Tepelně izolační vlastnosti
rámový součinitel prostupu tepla Uf od 1,3 W/m2K
Osvědčení a certifikáty kvality
počáteční zkoušky typu dle PN-EN 14351-1
Třída bezpečnosti: Třída RC2 dle PN-EN 1627 , Třída RC3 dle PN-EN 1627

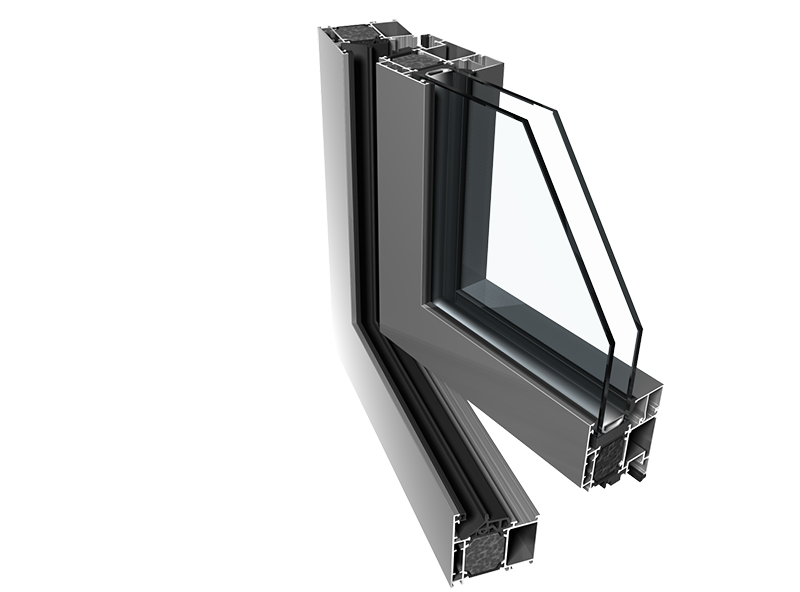

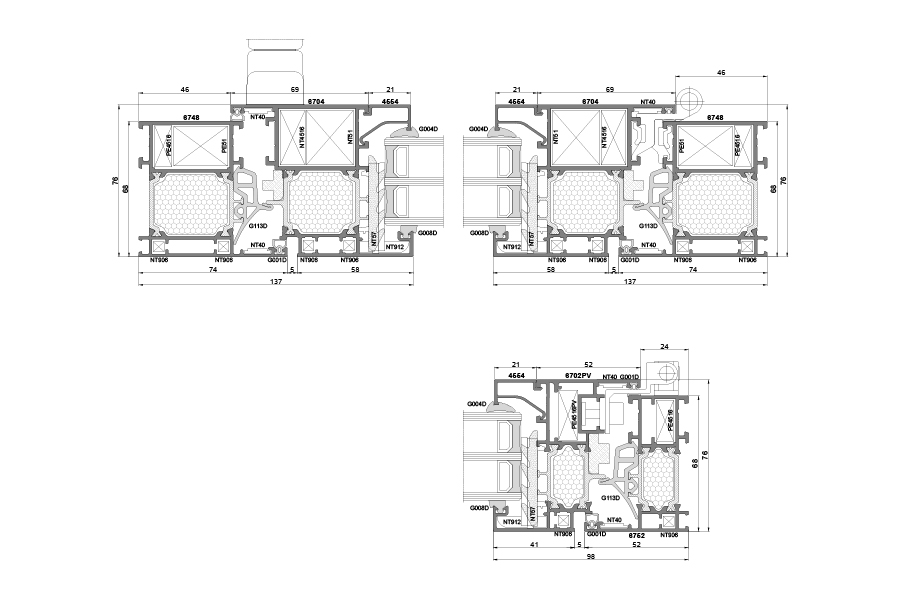

PONZIO PE 68 HI
Okná
Varianta systému PE 68HI o tříkomorové konstrukci profilů s drážkou pro kování ve standardu „euro“ a drážkou pro kování používaných na oknech a balkonových dveřích vyrobené z PVC či dřeva. Konstrukční hloubka rámu je 68 mm a hloubka křídla je 76 mm. Systém umožňuje použití výplní o tloušťce 18-59 mm. Z jeho hlavních nesporných výhod je zvýšení tepelného komfortu, který je dosažen osazením speciální izolační vložky.
V závislosti na umístění, v kterém je zakomponovaná dodatečná výplň, systém dosáhne jinou hodnotu součinitele prostupu tepla. Ve verzi PE 68 HIs uzavřenou podskelní komorou a tepelně izolační výplní v komoře profilu Uf dosahuje hodnoty 1,3 W/m2K.
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T6 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1
Tepelně izplační vlastnosti
rámový součinitel prostupu tepla Uf = od 1,3 W/m2K
Výplně
jednoduché nebo vícenásobné zasklení s jakýmkoliv druhem skla nebo neprůhledným panelem.
Povrchová úprava
práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, starozlatá, hnědá – splňující požadavky Qualanod; lakování v barvě dřevodekoru.
Těsnění
ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2.
Příslušenství
rohové připojení, vruty, šrouby, podložky z hliníku, nerezu nebo pozinkované oceli.
Kování
pouze od renomovaných firem: Savio, Sobinco, Winkhaus apod.
Osvědčení a certifikáty kvality
počáteční zkoušky typu dle PN-EN 14351-1

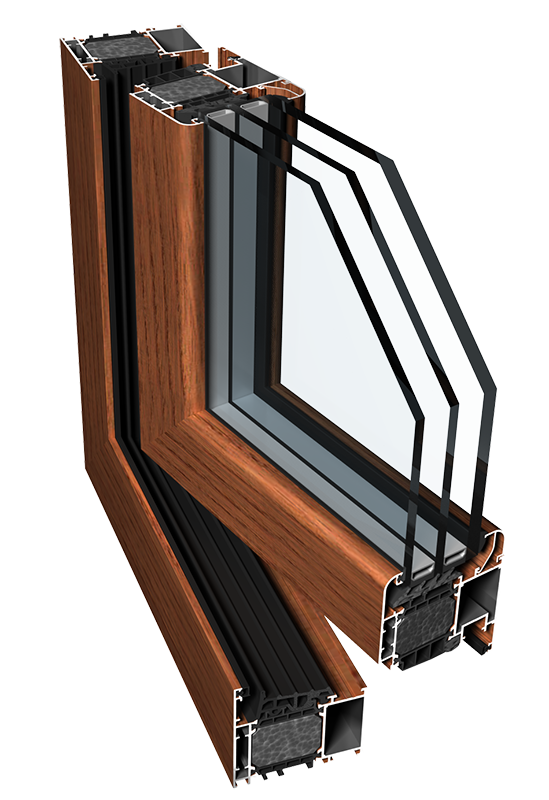

PONZIO PE 78N HI
Okná a dvere
Varianta systému PE 78N určená pro použití v konstrukcích o velmi vysokými požadavky na tepelnou izolačnost. Díky speciálním vložkám, můžete získat velmi vysokou tepelnou izolačnost. V závislosti na umístění, v kterém je zakomponovaná dodatečná výplň, systém dosáhne jinou hodnotu součinitele prostupu tepla. V teplejší verzi PE 78N HI s uzavřenou podskelní komorou a tepelně izolační vložkou je tepelný součinitel Uf – od 0,9 W/m2K.V nejteplejší variantě PE 78N HI+ s uzavřenou podskelní komorou a tepelně izolační vložkou z aerogelu dosahuje hodnot Uf – od 0,7 W/m2K.
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T6 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1
Tepelně izplační vlastnosti
rámový součinitel prostupu tepla Uf od 0,7W/m2K
Povrchová úprava
práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox); lakování v barvě dřevodekoru
Těsnění
ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2-01, E2.
Výplně
jednoduché nebo vícenásobné zasklení s jakýmkoliv druhem skla nebo neprůhledným panelem.
Kování
pouze od renomovaných firem: Sobinco, SAVIO, Siegenia, Winkhaus.
Osvědčení a certifikáty kvality
počáteční zkoušky typu dle PN-EN 14351-1
Třída bezpečnosti: Třída RC2 dle PN-EN 1627 , Třída RC3 dle PN-EN 1627

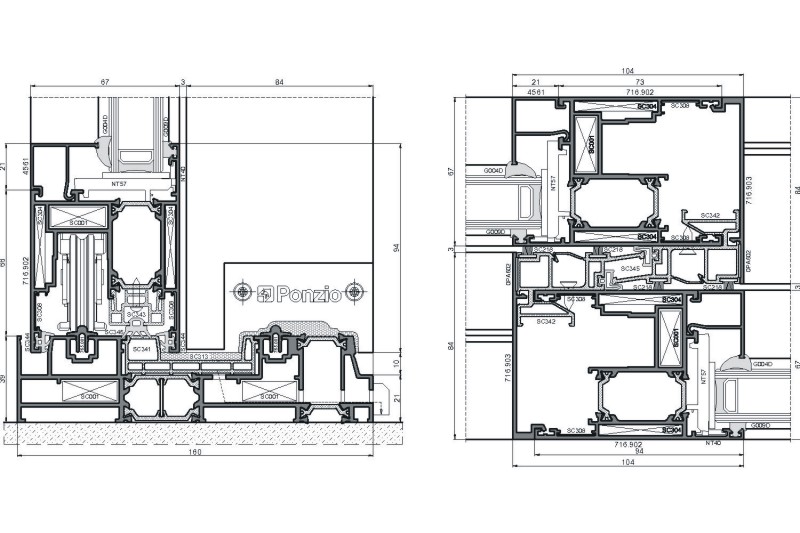

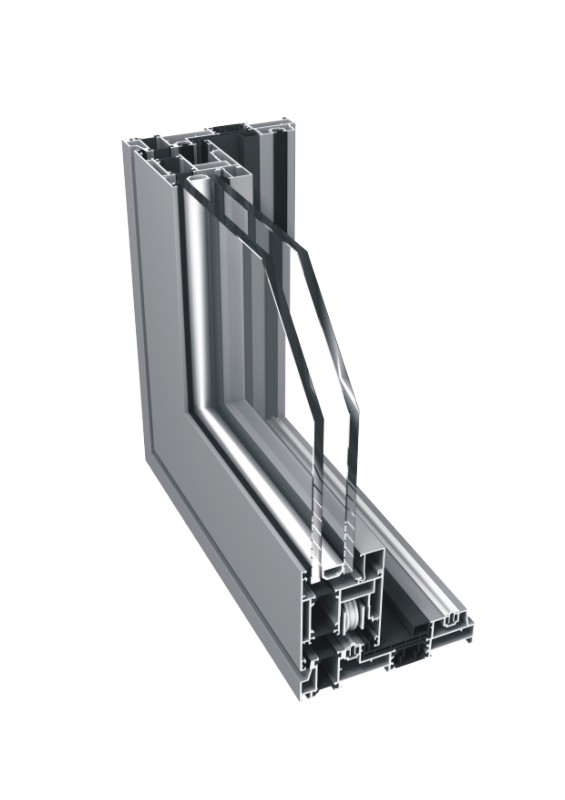

SLIDING 1600tt
Zdvižno – posuvné systémy
Zdvižně-posuvný systém s tepelnou izolací určený k provádění výrobků pro vnější stavební konstrukce.
Stavba profilu umožňuje vytvořit stabilní konstrukci velkých rozměrů až do 8-křídel i s velmi vysokou hmotností jednotlivých křídel.
Konstrukční hloubka je 67 mm u rámu, 160 mm u dvoukolejnicového rámu a 247 mm – pro trojkolejnicové rámy.
Systém má schopnost vložení výplní o tloušťce až 51 mm. Vyznačuje se vysokou těsností vůči povětrnostním podmínkám.

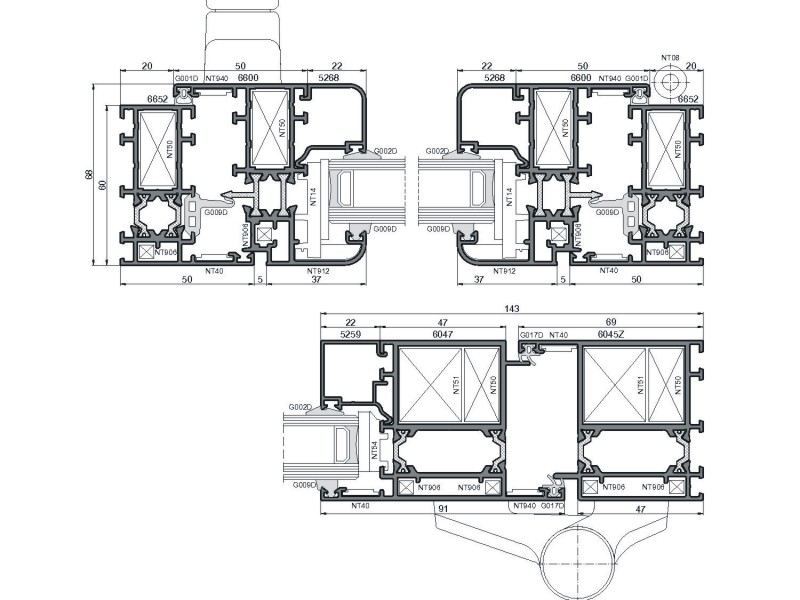

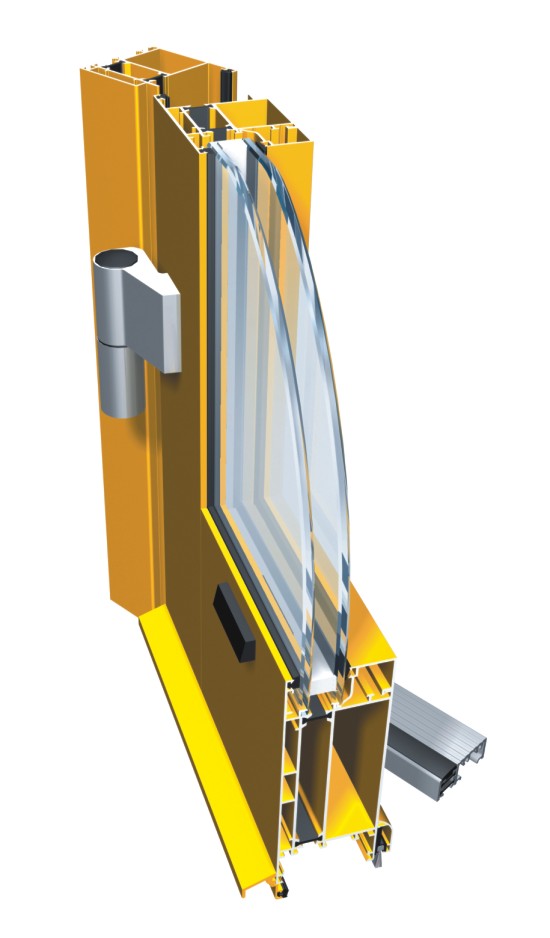

PONZIO PT 60
Vchodové dvere do rodinných domov
Systém je určený k provádění vnějších stavebních elementů, které vyžadují tepelnou izolaci.
Tříkomorová konstrukce usnadňuje fungování systému a vybízí investory k použití systému. Dodatečná komora zvyšuje tuhost, což umožňuje v Ponzio PT60 realizovat konstrukce značně větších rozměrů.
Systém umožňuje provádět zároveň konstrukci oken tak i konstrukce jedno či dvoukřídlých dveří otvíravých ven s různými řešeními prahu. Je možná i výrobní varianta dveří se středovou kovací drážkou (tzv. válečkové).
Systém se vyznačuje jednoduchou montáží příslušenství, což značně urychluje výrobu konstrukce.

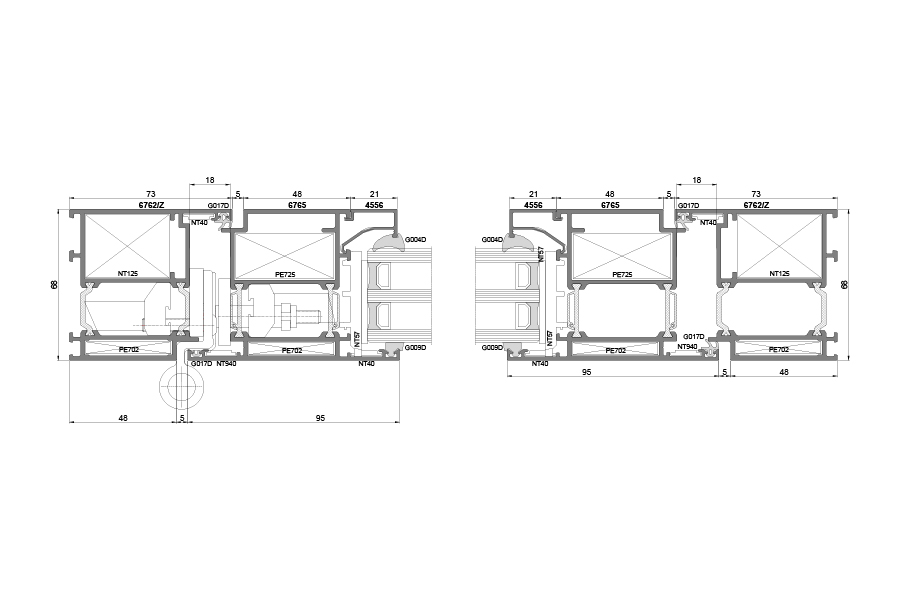

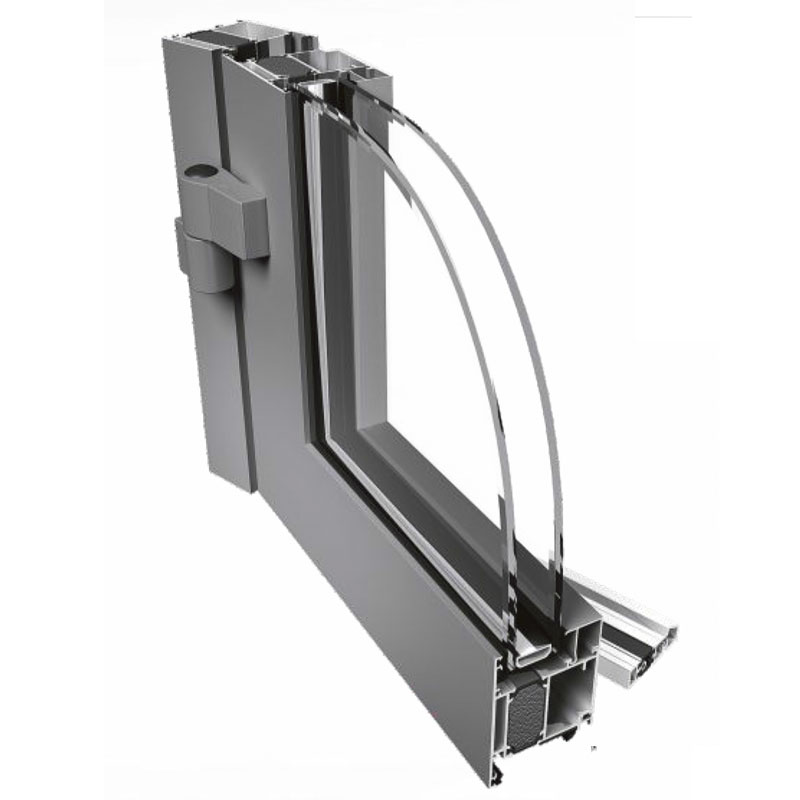

PONZIO PE 68
Dvere
Tepelně izolovaný tříkomorový systém určený k provádění konstrukcí dveří. Systém má slícovanou strukturu profilů (velikost vnitřní drážky je 18 mm) a možnost použití zasklívacích lišt do drážky ve standardu euro.
V PE 68 jsou použity profilové tepelně přerušovací vložky tl. 24 mm.
Speciálně konstruované, kompatibilní profily umožňují snadné napojení dveří v jakémkoliv místě. Konstrukční hloubka rámu a křídla je 68 mm.
Systém dává možnost zasklení dvojsklem či trojsklem a to do tl. 51 mm.
Rámový součinitel prostupu tepla je 1,5 do 2,1 W/m2K.
Systém umožňuje použít širokou škálu kování a zámků dveří. PE 68 dovoluje provádět rohové spoje lisováním nebo šroubením.

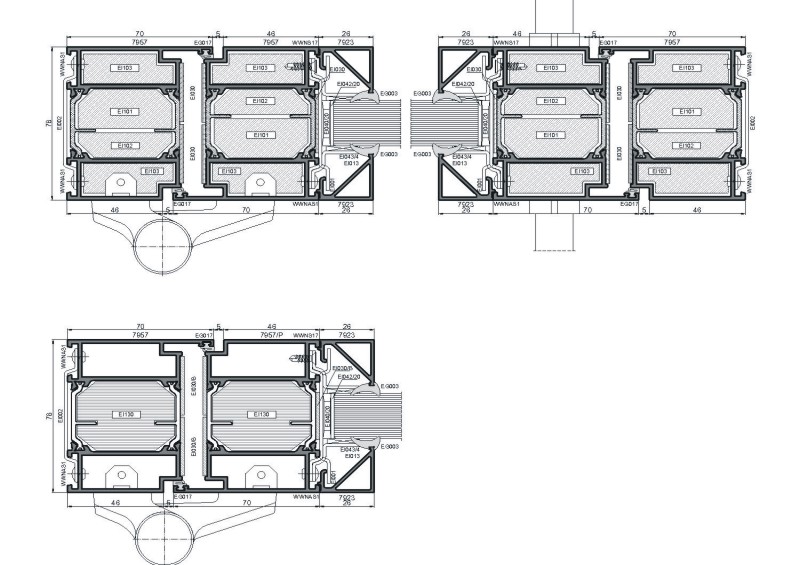

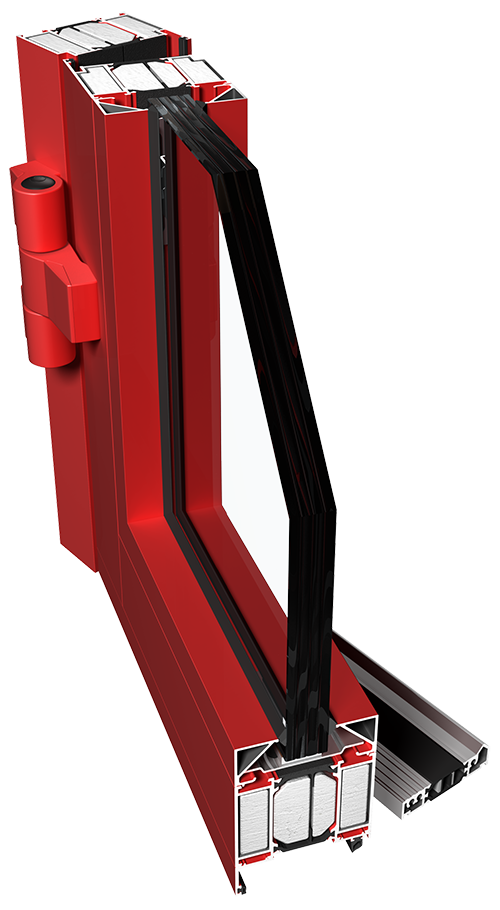

PONZIO PE 78EI
Protipožiarne dvere
Systém s tříkomorovou konstrukcí určený k provádění vnitřních nebo vnějších protipožárních stěn a předělů. Profily vyplněné speciálními ohnivzdornými vložkami zaručují požární odolnosti : EI 15, EI 30, EI 45, EI 60, EI 90, EI 120. PE 78EI umožňuje provádět jednokřídlové i dvoukřídlé dveře otevíravé ven i dovnitř s různým řešením prahu. V systému jsou použity tepelně-izolační vložky šířky 35 mm, díky kterým dosahuje velmi dobrých tepelně technických vlastností. Konstrukční hloubka profilu rámu i křídla je 78 mm (pro rám EI120 – 89 mm). Systém také nabízí jednoduchou montáž příslušenství, což značně zrychluje zhotovení konstrukce. Díky tříkomorové konstrukci a dalším výztužným prvkům je možné konstruovat velkorozměrové prvky.
Charakteristika
– značné propojení s jinými systémy rodiny Ponzio;
– slícovaná křídla dveří v jedné rovině;
– mnoho způsobů provedení dveřních křídel;
– možnost vyrobit kouřotěsné protipožární konstrukce;
– možnost vyrobit obloukové konstrukce;
– dva typy protipožárních vložek: vložky sádrové a hlinitokřemičité;
– osazení výplní o tloušťce: 8 – 54 mm (58 – 65 mm u EI120);
Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T66 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615T1
Výplně
jednoduché zasklení splňující požární ochranu nebo vícenásobné zasklení splňující požadavky PN-EN 1279-1, PN-EN 1279-5 pro neprůhlednou výplň by měly být použity vrstvené prvky uvedené v technickém osvědčení.
Povrchová úprava
práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, bronzově hnědá – splňující požadavky Qualanod ; lakování v barvě dřeva.
Těsnění
ze syntetické pryže EPDM dle normy PN EN 12365-1:2006 a prováděcí normy dle ISO 3302-01, E2-01, E2.
Kování
Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka.
Kouřotěsnost
Třída Sa i Sm dle PN-EN 13501-2
Akustika
jednoduché zasklení Swissflam tl. 17mm s ohnivzdornými vlastnostmi: dle indexu RA1- 35 dB, RA2- 30 dB, RW- 37 dB
Osvědčení a certifikáty kvality
TECHNICKÉ OSVĚDČENÍ ITB AT-15-7540/2013
PROTIPOŽÁRNÍ DVEŘE A SESTAVA VÝROBKŮ PRO VÝROBU PROTIPOŽÁRNÍCH STĚN VNITŘNÍCH I VENKOVNÍCH SYSTÉMŮ PONZIO NT78EI Z HLINÍKOVÝCH PROFILŮ S PŘERUŠENÝM TEPELNÝM MOSTEM.
Požární klasifikace:EI 15, EW30, EI 30, EI 45, EI 60, EI 90, EI 120
